電動硬密封蝶閥故障排除方法
日期： 21-09-10 閱讀次數：
電動硬密封蝶閥故障排除方法
1、由于閥板上固定有多層軟硬疊加密封圈，當閥板常開時，介質會在其密封面上形成正向沖刷，金屬片夾層中的軟密封帶沖刷后會直接影響密封性能。
2.由于結構條件，這種結構不適用于口徑DN200以下的閥門，因為閥板整體結構太厚，流阻大。
3。由于三偏心結構的原理，閥板密封面與閥座之間的密封依靠傳動裝置的扭矩將閥板壓在閥座上。
在正流狀態下，介質壓力越高，密封擠壓越緊。
當流道介質回流時，隨著介質壓力的增加，當閥板與閥座之間的單位正壓小于介質壓力時，密封件開始泄漏。

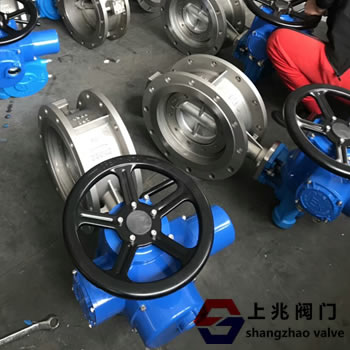

高性能三偏心硬密封蝶閥
其特點是：閥座密封圈是由軟T形密封圈兩側的多層不銹鋼片組成。
閥板與閥座密封面為斜錐結構，閥板斜錐表面采用耐高溫、耐腐蝕合金材料焊接；緊急切斷閥固定在調節環壓板之間的彈簧與壓板的調節螺栓組裝在一起。
這種結構有效地補償了軸套與閥體之間的公差帶和閥桿在介質壓力作用下的彈性變形，解決了雙向可互換介質輸送過程中閥門的密封問題。
密封圈由兩側軟T形多層不銹鋼板組成，具有金屬硬密封和軟密封雙重優點，密封性能為零不分低溫和高溫泄漏。
試驗證明，當池內介質的流動方向與蝶板旋轉方向相同時，密封面的壓力是由傳動裝置的扭矩和蝶板的作用產生的。閥板上的中等壓力。
當正介質壓力增大時，閥板斜錐面與閥座密封面壓得越緊，密封效果越好。
在逆流狀態下，閥板與閥座之間的密封依靠驅動裝置的扭矩將閥板壓在閥座上。
隨著反向介質壓力的增加，當閥板與閥座之間的單位正壓小于介質壓力時，調節環彈簧在加載后儲存的變形能補償緊閥板密封面與閥座的壓力
起到自動補償的作用。
因此，本實用新型不在閥板上安裝軟硬多層密封圈與現有技術一樣，但直接安裝在閥體上。在壓板和閥座之間加一個調節環是一種非常理想的雙向硬密封方式。它可以代替閘閥和球閥。
