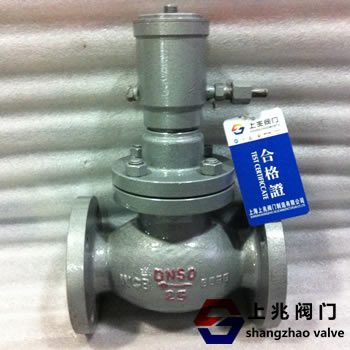

緊急切斷閥密封面有哪些？
日期： 22-07-22 閱讀次數：
緊急切斷閥密封面有哪些？
普通柱塞式閥芯的密封面是一個60°的小錐面，這個小錐面的寬度通常在0.5mm~2mm之間，要密封好，必須保證兩個錐面接觸良好。但實際上，它總是受到偏心、圓度、傾斜度等加工誤差的影響。，其密封效果不理想。這種閥門的泄漏率通常為10-4，經過精密研磨后可以達到10-6，可以達到較高的密封等級。
球面密封
球面的球面旋轉與閥門的固定小錐面相切，兩者為線接觸，比上述面對面密封效果好。球閥、球形蝶閥等。都是基于這個想法。泄漏率可達10-6 ~ 10-8，高性能三偏心蝶閥可達10-8，甚至零泄漏。
密封型
軟密封
除耐腐蝕襯里閥門外，一般軟密封閥門是指閥芯或閥座由非金屬材料密封的閥門，主要是聚四氟乙烯和橡膠。軟密封閥的密封效果較好，但在管道安裝和系統清洗過程中，或多或少會留下焊渣、鐵屑等不干凈的雜物。當它們流經調節閥時，很容易擦傷軟密封閥座或閥芯，造成泄漏量增加，密封可靠性差。因此，軟密封結構的選擇必須考慮介質的清潔度和運行前管道的嚴格沖洗。
硬質密封
用于密封的硬質表面耐磨合金是截止閥*
不錯的選擇。這樣既考慮了使用壽命和可靠性，又考慮了密封性。雖然出廠指標只有10-4 ~ 10-5，達不到軟密封的零泄漏效果，但也足以滿足嚴密截止的要求。而且耐用，從經濟角度來說更經濟。
緊急切斷閥另外需要注意以下兩點:
1密封可靠性的考慮:軟密封切割效果好，但不適合顆粒狀介質。一旦刮傷，泄漏量會急劇增加。因此，在條件允許的情況下，盡量選擇硬密封。O型球閥硬密封可達10-5，三偏心蝶閥可達零泄漏。
2密封耐磨性的考慮:泄漏量要求大于10-4的切斷調節閥，除了硬密封外，還必須鍍耐磨合金，以提高密封的耐磨性、耐沖蝕性和耐擦傷性，延長閥門的使用壽命。什么因素會影響快速緊急切斷閥？
對于含有顆粒的沖蝕介質，應考慮閥芯避免高速介質的直接沖蝕。
硬密封要有足夠的硬度差，硬度相同的材料互不相讓，容易劃傷造成泄漏。
溫度因素如下:
高溫介質切斷調節閥在室溫下組裝，在高溫下工作，溫度變化幾百度。熱膨脹會改變組裝過程中建立的密封壓力。過緊會卡死密封面，運動時會嚴重?fù)p壞或拉傷；如果太松，密封壓力不夠，兩種情況下泄漏量都會急劇增加。一個很好的解決辦法就是用子彈。
座椅來吸收這種變化造成的差異。通常有三種彈性方案:
1彈簧式；
2薄的柔性金屬環；
3剛?cè)峤Y(jié)合的彈性閥座。
后者的優點是柔性克服熱膨脹和剛性，堆焊耐磨合金提高耐磨表面的可靠性。
