QDQ641F-25C緊急切斷閥
日期： 22-08-18 閱讀次數：

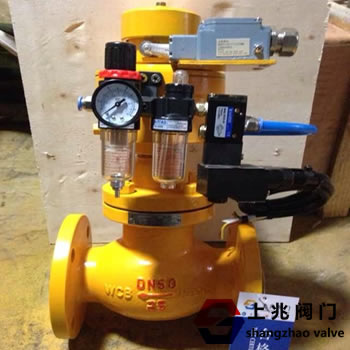

QDQ641F-25C緊急切斷閥產品概述：
常開式緊急切斷閥；電磁閥通電進氣,氣壓關閉閥門。關閉電磁閥排氣，閥門重新開啟。適用于氨氣/燃?xì)鈨?chǔ)罐控制流量的理想閥門。
上兆緊急切斷閥是結合了截止閥,電磁閥和氣動閥門的優點，采用安全閥的升降結構和止回閥防止介質倒流的原理，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。
緊急切斷閥與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。
1，閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
2，當事故發生時，閥門線圈瞬時通電，氣源通過快速關閉閥門，進入關閉狀態。
3，常開式切斷閥氣源入口按裝一只二位三通電磁閥，可利用遠程電器控制臺控制閥門開關。
4，當工作人員處理完事故，關閉電磁閥，氣缸卸壓，閥門自動開啟。
5，電氣防護等級：CEI IP65/IP67
6，防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
7，工作電壓及電功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W
8，工作環境溫度：-15～60℃
QDQ641F-25C緊急切斷閥性能規范:
壓力等級： 1.6/4.0Mpa
氣缸工作壓力： ≤2.0Mpa
使用溫度 ：-40~+80℃
氣缸使用介質： 氮?dú)鈆無水空氣
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間： ±70℃
關閉時間： ≤5秒
氣缸關閉壓力： ≥0.4-0.8Mpa
閥體：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
QDQ641F-25C緊急切斷閥特點：
QDQ641F-25C 緊急切斷閥針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃?xì)飧g，低溫可至－40℃,zui大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
安裝注意事項：
1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3.氨用氣動緊急切斷閥采用止回閥原理，只能單想截?cái)?，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。
4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
5.常開式緊急切斷閥氣缸關閉壓力≥0.5-0.8Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
6.流經閥體內的介質應該是無雜質和無顆粒的氣體。
7.配套附件：防爆電磁閥，空氣減壓過濾器
