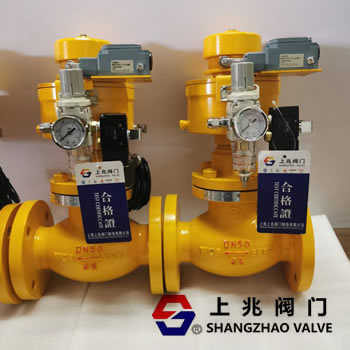

氣動燃氣緊急切斷閥QDQ421F
日期： 22-09-08 閱讀次數：
氣動燃氣緊急切斷閥QDQ421F產品介紹:
氣動燃氣緊急切斷閥QDQ421F是一種安全保護閥，安裝在液氨、氨、液化石油氣、液氣管道上，與長距離氣源配套使用。氣源用于控制閥門的開啟和關閉，使管道或儲罐發生大量泄漏甚至火災時，能快速手動泄壓氣源，或高溫≥75℃時，易熔合金熔化，氣瓶自動泄壓，閥門快速關閉停止泄漏，起到安全保護作用。廣泛應用于化學危險品管道、供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房、住宅安全設施等。
氣動燃氣緊急切斷閥QDQ421F的特點:
氣動燃氣緊急切斷閥綜合了截止閥、止回閥、電磁閥和氣動閥門的優點，技術性能優良，負載損耗低，可靠性高。用于在緊急情況下通過泄漏報警器向電磁閥輸出信號。電磁閥通電后關閉氣源，閥門自動關閉。還可以遠距離快速控制管道或儲罐上閥門的開啟和關閉，確保人身和財產安全。
不銹鋼緊急切斷閥是自動化系統中執行機構的一種閥門，由彈簧氣動薄膜執行機構或浮動活塞執行機構和調節閥組成。它接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點?？蓮V泛應用于石油、化工、冶金等工業生產部門。
不銹鋼緊急切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的氣體。
氣動燃氣緊急切斷閥技術參數:
氣瓶工作壓力:≤2.0 MPa
氣瓶介質:氮氣、無水空氣
氣瓶開啟壓力:≥0.5-0.7 MPa
氣瓶工作溫度:≤75℃
合金熔化溫度:75±5℃
切斷時間:閥門直徑DN65，關閉時間≤5秒。
直徑大于DN65的閥門關閉時間≤10秒。
氣缸和活塞:鉻不銹鋼
彈簧材料:50CrVA彈簧鋼
密封圈、O形圈:PTFE、丁晴橡膠。
開啟類型:常開、常閉
氣動燃氣緊急切斷閥的工作原理；
氣動切斷閥氣源入口處裝有二位三通電磁閥，閥門開關由遠程電氣控制臺控制。
1。閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。緊急情況下，燃氣泄漏報警器會給電磁閥發出報警信號，電磁閥開啟排氣，閥門自動關閉。
2。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。
3。待工作人員處理事故，手動重新開啟閥門后，將恢復供氣。
4。電氣防護等級:CEI IP65/IP67
5。防爆等級:EexmⅱT4 u002F EexmⅱT5
6。工作電壓和電力:交流AC24V或220V，50Hz u002F14V；AC12Vu002F8.5W，AC24Vu002F8.5W
