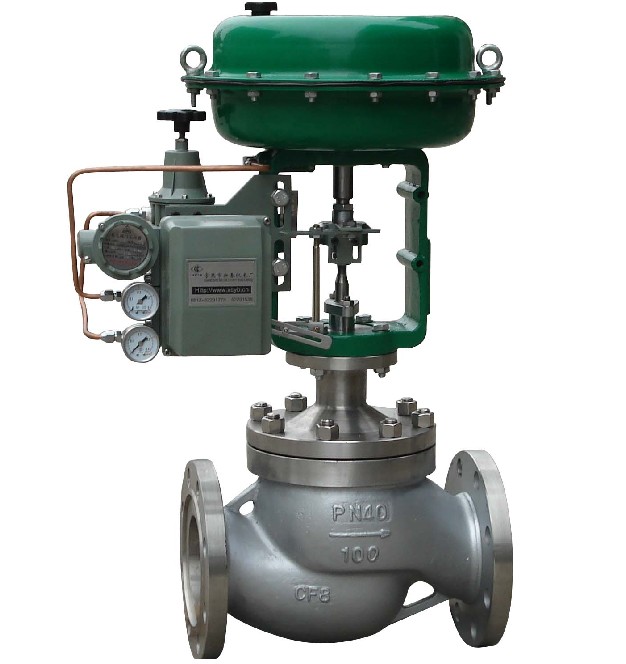

氣動薄膜調節閥的選擇及實際應用
日期： 22-10-02 閱讀次數：
氣動薄膜調節閥的選擇及實際應用
隨著工業自動化程度的不斷提高，調節閥作為自動控制系統的最終執行機構，得到了越來越廣泛的應用。調節閥的應用直接關系到生產的質量和安全。因此，我公司結合長期從事生產自動控制系統設計、儀表建模、安裝、調試和維護的經驗，為您講解薄膜調節閥的應用。
氣動薄膜調節閥的選擇；
1。氣動薄膜調節閥根據應用要求選擇。它由兩部分組成:閥芯和包括閥座在內的閥體。根據不同的應用要求，它有不同的結構形式。上海上兆閥門制造有限公司生產的氣動薄膜控制閥主要有:直通式單座控制閥、雙座控制閥和高壓角閥...更多。單座直通調節閥泄漏量小，流體對單座閥芯的推力造成的不平衡力很大。因此，單座直通調節閥適用于泄漏量小、管徑小、閥門前后壓差低的場合。雙座直通式調節閥的閥體內有上、下閥芯，作用在上、下閥芯上的流體推力方向相反，大致偏置；因此，雙座調節閥的不平衡力很小，允許閥門前后有很大的壓差。緊急切斷閥但由于閥體內流路復雜，在高壓差下使用時對閥體的沖蝕破壞嚴重，因此不適用于高粘度、有懸浮顆?；蚶w維的介質。另外，由于加工條件的限制，雙座調節閥的上下閥芯不易同時關閉，所以關閉時泄漏量較大，特別是在高溫或低溫下使用時。
，由于材料的熱膨脹系數不同，更容易造成嚴重的泄漏。高壓調角閥的閥體為直角形，流路簡單，阻力小，受高速流體的沖刷小。特別適用于高壓差、高粘度和含有懸浮固體的顆粒狀物質的流體，也可用于處理汽液混合、易發生閃蒸氣腐蝕的情況。這種閥體可以避免結焦、粘堵，易于清洗和自潔。
2。氣動薄膜調節閥是根據安全性來選擇的。氣動開啟閥和氣動關閉閥有兩種形式。根據不同生產過程的安全和使用要求，當信號壓力中斷時，調節閥將處于開啟或關閉位置，視對過程生產造成的危害而定。如果閥門處于關閉位置，危害小，則選用氣動閥；當信號壓力中斷時，調節閥處于關閉位置；否則，選擇氣動閥。
3。流量特性在自動控制系統的設計過程中，氣動薄膜調節閥的選擇應著眼于流量特性。典型的理想特性有線性流量特性、等百分比流量特性、對數流量特性、快開流量特性和拋物線流量特性。在線性流量特性具有相同相對開度變化的情況下，流量小時流量相對變化值大；當流量較大時，流量相對變化值較小。因此，線性流量調節閥在小開度、小負載的情況下調節性能差，不容易控制，所以經常產生振蕩。因此，線性流量特性調節閥不適用于小開度的工況，也不適用于負荷變化較大的調節系統，而適用于負荷相對穩定的場合。
，調整系統變化不大。百分比流量特性調節閥在小負荷時調節作用弱，在大負荷時調節作用強。接近關閉時動作緩慢平穩，接近全開時動作靈敏有效。上兆閥門在一定程度上可以提高調節品質。因此適用于負荷變化較大的場合，無論是滿負荷生產還是半負荷生產都起到了較好的調節作用。
4。調節閥直徑的選擇應根據已知流體計算出所需的流量系數CV，然后根據產品技術參數表選擇合適的調節閥直徑。計算CV時要注意液體、氣體、水蒸氣和其他蒸氣的區別。
如果您需要尺寸規格，請聯系我們，并為您提供詳細的參數。我廠按照國家指定標準生產。
