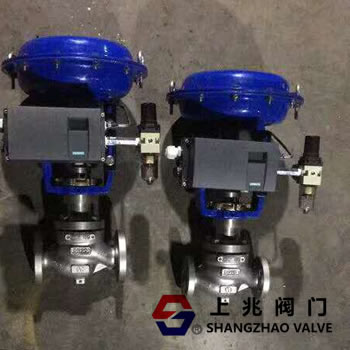

氣動薄膜式調節閥的安裝留意事項
調節閥主要分電動調節閥，氣動調節閥，氣動薄膜式調節閥是指使用彈性膜片將輸入氣壓轉變?yōu)閷ν茥U的推力，通過推桿使閥心產生相應的位移，改變閥門的開度。用于控制流體的壓差及溫差，當調節部位收到調節信號，閥桿會根據信號自動控制閥門的開關程度，從而達到對流體流速及壓力的調節；常用于供熱，燃氣，石化等管路中。
氣動薄膜式調節閥的安裝留意事項
1，為了確保氣動薄膜式調節閥工作的安全可靠，應盡量采用水平安裝，閥前后要保證10D的直管段長度，應避免在震驚強度較大的場合安裝。如泵出口位置要盡量采用延長管線的辦法，以避免對調節閥造成損傷。
2，要設置旁通管道。目的是便于切換或手動操縱， 可在不泊車情況下對調節閥進行檢驗。確保調節閥與工藝管線在統一直線上，同時要讓執行機構保持垂直。上海上兆閥門廠技術建議調節閥在安裝前要*清除管道內的異物，如污垢、焊渣等。螺栓要采用雙頭螺栓。墊片要使用可多次重復使用的金屬環繞糾纏式墊片以確保調節閥的密封可靠性。
3，要確保調節閥在今后使用中的足夠維護空間。一般調節閥上都裝有負線，在調節閥泛起緊急情況時可切換負線，但是在安裝負線時要留意給調節閥留出一定的維護空間，一般為不低于50CM的間隔。氣動調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。閥體上流體方向箭頭應與流體方向一致。
4，更換閥芯、閥座。對于有手輪機構的調節閥，把手輪機構滾動到極限位置，用專用內六角扳手松開調節閥推桿和閥芯的十字連接塊，讓執行機構與閥芯的連接脫開。松開上閥蓋螺絲把整個上閥蓋連同執行機構一起拿下來。
可以用專用工具分別把閥芯閥座換下來，然后換上新的閥芯閥座即可。
5，更換執行機構：安裝時要留意的是氣罐的垂直（立式）或水平度（臥式）。緊急切斷閥氣缸上下必需自如，不能有卡澀現象。為了便于維護檢驗，啟動執行器應安裝在靠近地面或樓板的地方。當裝有閥門定位器或首輪機構時更應保證觀察調整和操縱的利便。首輪機構的作用是：在事故情況下，可以用它來直接人工操縱調節閥，而不用氣壓驅動。
氣動調節閥執行機構的位移與信號壓力成比例關系。當信號壓力通入薄膜氣室時，此壓力乘上膜片的有效面積得到推力，使推桿移動，彈簧受壓，直到彈簧產生的反作用力與薄膜上的推力相平衡為止。信號壓力越大，推力越大，推桿的位移即彈簧的壓縮量也就越大。推桿的位移范圍就是執行機構的行程。推桿則從零走到全行程，閥門就從全開(或全關)到全關(或全開)。
