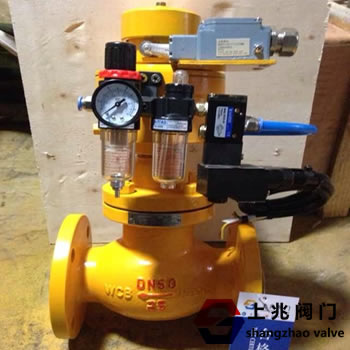

QDQ421F氣動快速切斷閥工作原理
日期： 24-11-05 閱讀次數：
QDQ421F氣動快速切斷閥是一種在管道系統中起到關鍵安全作用的專業閥門設備。其設計目標在于迅速響應異常情況，切斷介質流動，以保護工作人員和設備安全。本文將深入探討QDQ421F氣動快速切斷閥的工作原理，以及其在工業生產中的重要性。
一、概述
QDQ421F 氣動快速切斷閥廣泛應用于液氨、氨氣、液化石油氣等管路，與遠程氣源控制配合使用。其核心功能在于當管道或儲罐發生大量泄漏甚至起火時，通過快速手動使氣源卸壓，或高溫時易熔塞合金熔化，氣缸自動卸壓，從而閥門迅速關閉而止漏，實現安全保護的作用。
二、工作原理
1. 氣動控制系統
QDQ421F氣動快速切斷閥的工作原理基于一個高效的氣動控制系統。該系統由氣動執行機構和控制系統兩部分組成。氣動執行機構負責驅動閥門開啟和關閉，而控制系統則負責接收傳感器信號，并根據信號判斷是否需要啟動氣動執行機構。
2. 快速響應機制
當管道系統出現異常情況，如壓力超標、溫度異?；驓怏w泄漏時，傳感器會立即檢測到這些變化，并將信號傳輸給控制系統?？刂葡到y(tǒng)在接收到信號后，會迅速做出判斷，并發出指令給氣動執行機構。氣動執行機構在接收到指令后，會立即啟動，驅動閥門進行快速關閉或開啟操作。
3. 高溫自動關閉功能
QDQ421F氣動快速切斷閥還配備了高溫自動關閉功能。當環境溫度達到或超過設定值（通常為75±5℃）時，閥門內部的易熔塞合金會熔化，導致氣缸自動卸壓，從而使閥門迅速關閉。這一設計確保了在極端高溫條件下，閥門仍能自動執行關閉操作，防止介質泄漏引發更嚴重的安全事故。
三、性能優勢
QDQ421F氣動快速切斷閥憑借其卓越的性能優勢，在工業生產中得到了廣泛應用。其主要優勢包括：
1. 快速響應：能夠在毫秒級別內響應控制信號，迅速切斷介質流動，有效降低事故發生的可能性。
2. 高度自動化：與現代自動控制系統完美配合，可實現遠程操控和自動監控，提高生產效率和管理水平。
3. 安全可靠：嚴格的設計和制造流程確保了閥門的穩定性和耐久性，在緊急情況下能夠發揮關鍵作用，保護人員和設備安全。
4. 維護方便：結構緊湊、操作簡單，便于日常檢查和維護，降低運營成本。
四、應用場景分析
QDQ421F氣動快速切斷閥廣泛應用于需要迅速切斷流體的場所，如石油煉制、化工生產、天然氣輸送以及制藥行業等。在這些領域中，快速切斷閥扮演著至關重要的角色，為可能出現的危險情況提供了強有力的控制手段。
例如，在石油煉制過程中，精煉工藝中需要對危險化學品進行有效管理，防止泄露或超壓事件的發生。QDQ421F氣動快速切斷閥能夠在檢測到異常情況時迅速切斷介質流動，從而避免事故的發生。同樣，在化工生產、天然氣輸送以及制藥行業中，該閥門也發揮著類似的重要作用。
五、結論
QDQ421F氣動快速切斷閥作為一種專為燃氣系統設計的安全裝置，其核心功能在于在檢測到異常情況時迅速關閉燃氣通道，從而保護工作人員和設施安全。其工作原理基于高效的氣動控制系統和快速響應機制，確保了閥門在緊急情況下的迅速動作和可靠性。憑借卓越的性能優勢和廣泛的應用場景，QDQ421F氣動快速切斷閥已經成為現代化工業生產中不可缺少的組成部分，為工業安全提供了強有力的保障。
